フランジ規格の5K・10Kの違いとは？寸法・耐圧・互換性をやさしく解説

フランジ規格の5Kと10Kの違いが気になっても、調べ始めると数字や寸法が多くて、かえってわかりにくく感じてしまいますよね。

しかも、同じ呼び径なら使えそうに見えるため、「結局どこが違うの？」「そのまま付け替えできるの？」と迷いやすいポイントでもあります。

実は5Kと10Kの違いは、呼び圧力の区分だけではありません。

外径や板厚、ボルト穴の位置などにも差が出るため、正しく理解しておかないと、部材選定や接続時に思わぬ手戻りが起こることがあります。

この記事では、フランジ規格の5Kと10Kの違いを、初心者の方にもわかりやすいようにやさしく整理しました。

違いの基本から、互換性、使い分け、選定時のチェックポイントまで順番に見ていくので、読み終わるころには「何を確認すれば迷わないのか」がすっきり見えてきます。

先に知っておきたいこと	内容
原因	5Kと10Kは名前が似ていて、同じサイズなら使えそうに見えるため混乱しやすい
解決方法	呼び圧力の意味、寸法差、互換性、選定条件を順に整理して確認する

この記事でわかること

フランジ規格の5Kと10Kの基本的な違い
同じ呼び径でも互換といえない理由
5Kと10Kの使い分けの考え方
選定時にあわせて確認したいポイント

5Kと10Kの違いを先に結論から押さえる

フランジ規格の5Kと10Kの違いは、ひとことで言うと対応する呼び圧力の区分と、それに合わせた寸法・強度設計の違いです。

同じフランジでも、5Kより10Kのほうが高い圧力条件を想定して作られているため、板厚が厚くなったり、外径が大きくなったり、ボルトサイズや穴の配置が変わったりします。

そのため、見た目が少し似ていても、5Kと10Kを同じものとして扱うのは避けたいところです。

とくに配管の現場では、呼び径だけを見て「同じサイズだから付くだろう」と考えてしまうと、あとで取付不良や部材の手配ミスにつながりやすくなります。

まずは5Kと10Kは“耐えられる圧力の考え方が違う別区分”であり、そこから寸法も変わる、と押さえておくと理解しやすいです。

そもそもフランジ規格の「K」とは何か

フランジの「K」は、JISで使われる呼び圧力を表す記号です。

5K、10K、16K、20Kのように数字が上がるにつれて、より高い圧力条件に対応しやすい区分になります。

ただし、ここで注意したいのは、Kの数字だけで単純に実使用圧力を決め切れないことです。

実際には、流体の温度、材質、フランジ形状などによって使える範囲が変わるため、最終判断は規格表や仕様書の確認が前提になります。

「5Kだから絶対ここまで」「10Kだから必ずこの圧力まで大丈夫」と覚えるよりも、呼び圧力の目安を示す区分として理解しておくと、実務で混乱しにくくなります。

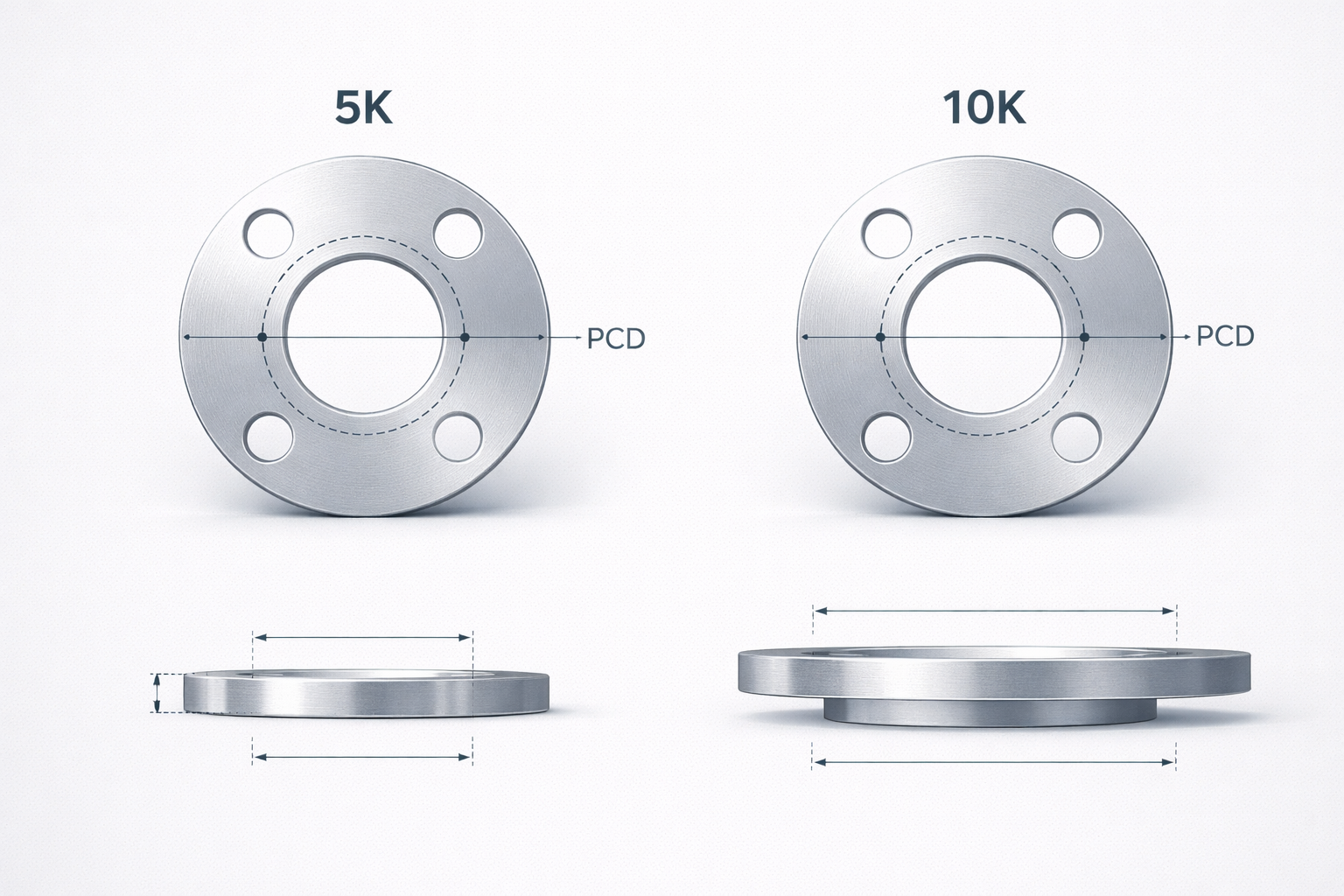

5Kと10Kで変わる代表的な寸法

5Kと10Kは、呼び径が同じでも寸法がまったく同一とは限りません。

たとえば代表例を見ると、15Aでは5Kが外径80mm・厚み9mmなのに対し、10Kは外径95mm・厚み12mmです。

25Aでも5Kは外径95mm・厚み10mm、10Kは外径125mm・厚み14mmとなり、10Kのほうがひと回りしっかりした寸法になっています。

この差は、単に見た目の違いではなく、圧力条件に合わせて必要な強度を確保するための差です。

つまり、5Kと10Kの違いは名前だけではなく、部材そのものの作りに表れていると考えるとわかりやすいです。

比較項目	5K	10K
呼び圧力の区分	低め	5Kより高め
板厚	薄め	厚め
外径	小さめ	大きめ
ボルト径・穴配置	小さめになりやすい	大きめになりやすい
考え方	比較的低圧向け	より高圧条件を想定

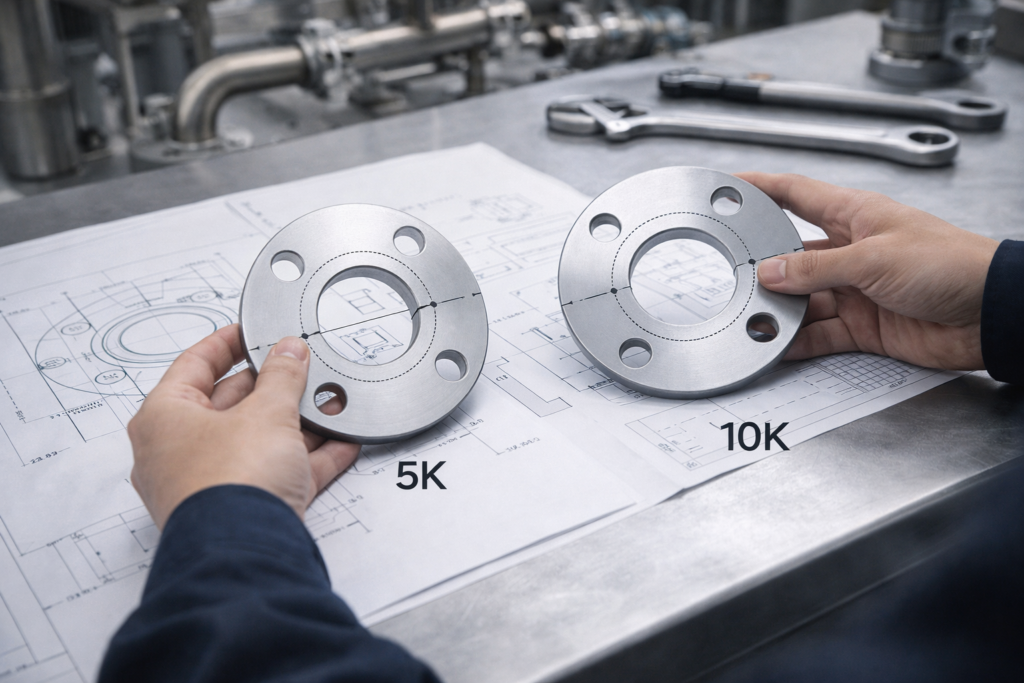

5Kと10Kは互換性があるのか

結論から言うと、同じ呼び径でも5Kと10Kはそのまま互換とは考えないほうが安全です。

理由は、外径だけでなく、ボルト穴の中心円や穴径、使うボルトの太さなどが変わることがあるためです。

現場では「同じ50Aだから付けられるのでは」と思いやすいのですが、実際にはその発想が手戻りの原因になります。

規格違いのまま無理に合わせようとすると、取付精度が悪くなったり、部材に余計な負荷がかかったりしやすくなります。

フランジは配管の継手部分として重要な役割を持つので、見た目の近さではなく、規格表ベースで一致確認する姿勢が大切です。

同じ呼び径でもそのまま接続しにくい理由

呼び径は、あくまで接続する配管サイズの目安です。

そのため、呼び径が同じでも、フランジ本体の外側寸法や穴位置まで同じとは限りません。

たとえば100Aのように同じ呼び径であっても、5Kと10Kでは外径や厚み、ボルト穴数やボルトの呼びが変わるケースがあります。

この違いがある状態で部材を混在させると、ボルトが通らない、穴位置が合わない、想定した締結ができないといったトラブルになりやすいです。

つまり、呼び径が同じ＝互換ではない、という点を先に理解しておくことが重要です。

ボルト穴やPCDが違うと何が起こるのか

フランジの接続では、ボルト穴の位置関係がとても大切です。

ここが少しでも合わないと、ボルトをまっすぐ通せず、組み付けそのものが難しくなります。

また、仮に一部が合いそうに見えても、無理に締め込むと偏荷重がかかり、ガスケット面の当たり方にも悪影響が出やすくなります。

その結果、漏れのリスクやメンテナンス性の低下につながるおそれがあります。

PCDや穴径、ボルトの呼びは“付くかどうか”を左右する核心部分なので、図面や寸法表で事前に照合しておくことが欠かせません。

変換や流用を考えるときの注意点

どうしても規格違いをつなぐ必要がある場面では、安易な現場判断で進めず、変換用の短管や専用部材を含めて検討したほうが安心です。

とくに設備更新や部分補修では、既設側の規格と新設側の規格が混在しやすいため、思い込みで手配すると余計なコストが発生しやすくなります。

また、圧力条件だけでなく、材質差やガスケット面の違いも一緒に確認しないと、あとから別の不整合が見つかることもあります。

困ったときほど、配管図、フランジ規格表、メーカー資料の3点をそろえて確認する流れが有効です。

現場を急いでいると省略したくなる部分ですが、ここを丁寧に見ることが結果的に最短になります。

5Kと10Kの使い分け方

5Kと10Kの使い分けは、単純に「強そうだから10Kにしておけばよい」と決めるのではなく、配管の圧力・温度・設備仕様に合っているかで考えるのが基本です。

たしかに10Kのほうが高い圧力区分に対応しやすいのですが、その分だけ部材寸法やボルト条件も変わるため、コストや周辺部材との整合も見なくてはいけません。

一方で5Kは、条件が合う場所では過不足のない選び方になります。

大切なのは、「何となく」ではなく、設備条件に対して妥当かどうかで判断することです。

ここを押さえるだけで、規格選定の迷いはかなり減らせます。

低圧配管で5Kが検討されやすいケース

5Kは、比較的低い圧力条件の配管で候補になりやすい規格です。

必要以上に強い規格を選ばず、仕様に見合った部材を使いたい場面では、5Kが合理的な選択になることがあります。

また、既設設備が5Kで統一されている場合は、周辺部材との整合を考えて同じ規格でそろえるほうが管理しやすくなります。

ただし、実際の使用条件は温度や流体によって変わるため、低圧だから必ず5Kで大丈夫と決めつけるのは避けたいところです。

あくまで、仕様書と規格表を見ながら候補として検討する、という考え方が安心です。

10Kがよく使われる場面

10Kは、一般的な配管設備で広く見かけやすい規格です。

実務向けの解説でも、化学プラントなどでは10Kが多く使われると紹介されることがあります。

そのため、初めてフランジ規格に触れる方ほど「まず10Kをよく見る」と感じやすいかもしれません。

ただし、それは“よく使われる”という話であって、どの設備にも自動的に最適という意味ではありません。

使用実績の多さと、あなたの現場に合うかどうかは別問題なので、そこは切り分けて考えることが大切です。

迷ったときに確認したい選定ポイント

5Kと10Kで迷ったときは、次の順番で確認すると整理しやすいです。

まず、流体の種類、温度、設計圧力を確認します。

次に、既設配管や接続先のフランジ規格、呼び径、フランジ形状、ガスケット面を確認します。

そのうえで、必要なボルトサイズや穴数、寸法の一致を見れば、かなり判断しやすくなります。

感覚で決めるのではなく、条件確認→規格照合→寸法確認の順で見ていくと、選定ミスを防ぎやすくなります。

確認項目	見る理由
流体・温度・圧力	呼び圧力だけでなく使用条件全体を把握するため
呼び径	接続する配管サイズを合わせるため
5K / 10Kの区分	圧力クラスの整合を取るため
フランジ形状	SOP、SOH、BLなどで寸法や使い方が変わるため
穴数・PCD・ボルト径	実際に取付できるかを確認するため
